ZSG高效重型振動篩
概述
ZSG系列高效重型振動篩由激振裝置、篩箱、防塵罩、落科斗、減振裝置、底座等部分組成。工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下．篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業。
特點
篩面傾斜安裝，與其它同類型產品相比重型振動篩-ZSG系列高效重型振動篩具有下列特點：
1、體積小，篩分能力大；
2、重量輕，便于安裝及工藝布置；
3、能耗少，可節約大量能源；
4、價格低，備件量極少；
5、結構簡單，造型美觀；
6、篩網由小塊拼裝，且更換極為簡便。

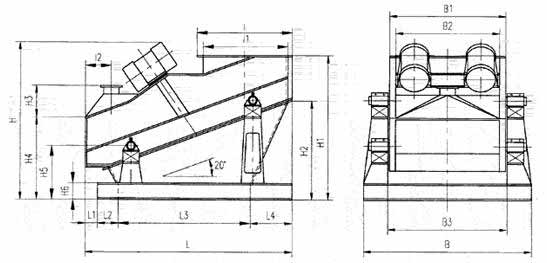

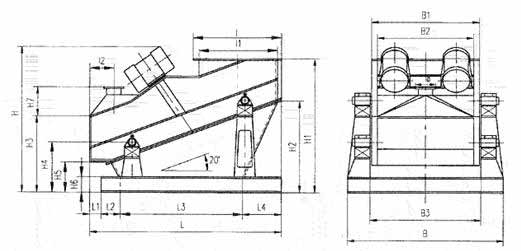

ZSG系列高效重型振動篩結構圖：
參數
|
型號 |
最大給料 粒度 mm |
處理量 t/h |
配用電機 型號 |
額定電壓 V |
額定功率 kW |
振動次數 次/分 |
雙振幅 mm |
最大激振力 kN |
有效篩面 面積 m2 |
篩孔尺寸 mm |
總重量 kg |
|
|
單層 |
雙層 |
|||||||||||
|
ZSG-10×20 |
≤250 |
10-200 |
YZS-30/6 |
380 |
2.4×2 |
960 |
8-12 |
3200×2 |
2 |
3-50 |
2300 |
2500 |
|
ZSG-10×30 |
≤350 |
15-250 |
YZS-30/6 |
380 |
2.4×2 |
960 |
8-12 |
3200×2 |
3 |
3-150 |
3300 |
3600 |
|
ZSG-15×30 |
≤400 |
20-350 |
YZS-50/6 |
380 |
3.2×2 |
960 |
8-12 |
3200×2 |
4.5 |
3-200 |
5100 |
5500 |
|
ZSG-15×40 |
≤400 |
25-400 |
YZS-50/6 |
380 |
3.2×2 |
960 |
6-10 |
3200×2 |
6 |
3-200 |
6800 |
7300 |
|
ZSG-15×50 |
≤400 |
30-500 |
YZS-75/6 |
380 |
5.5×2 |
960 |
6-10 |
3200×2 |
7.5 |
3-200 |
8450 |
9100 |
|
ZSG-20×50 |
≤400 |
50-500 |
YZS-75/6 |
380 |
5.5×2 |
960 |
6-10 |
3200×2 |
10 |
3-200 |
11100 |
12000 |
|
ZSG-20×60 |
≤400 |
60-600 |
YZS-100/6 |
380 |
7.5×2 |
720 |
10-15 |
3200×2 |
12 |
3-200 |
13800 |
14900 |
|
ZSG-20×70 |
≤400 |
65-600 |
YZS-100/6 |
380 |
7.5×2 |
720 |
8-12 |
3200×2 |
14 |
3-200 |
17500 |
19800 |
|
ZSG-20×80 |
≤400 |
65-600 |
YZS-100/6 |
380 |
7.5×2 |
720 |
6-12 |
3200×2 |
16 |
3-200 |
21820 |
23400 |
| 型號 | ZSGB-10*20 | ZSGB-10*30 | ZSGB-15*30 | ZSG-15*40 | ZSG-15*50 | ZSGB-20*50 | ZSG-20*60 | ZSGB-20*70 | ZSG-20*18 |
| L | 2000 | 3000 | 3000 | 4000 | 500 | 5000 | 6000 | 7000 | 8000 |
| L1 | 119 | 156 | 156 | 225 | 225 | 225 | 225 | 225 | 225 |
| L2 | 200 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
| L3 | 1278 | 1991 | 1991 | 2714 | 3502 | 3502 | 4292 | 5082 | 5872 |
| L4 | 403 | 613 | 613 | 823 | 1033 | 1033 | 1243 | 1453 | 1663 |
| B | 1620 | 1620 | 2120 | 2120 | 2120 | 2620 | 2620 | 2620 | 2620 |
| B1 | 1120 | 1120 | 1620 | 1620 | 1620 | 2120 | 2120 | 2120 | 2120 |
| B2 | 1000 | 1000 | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 |
| B3 | 1000 | 1000 | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 |
| H | 1584 | 2019 | 2019 | 2422 | 2465 | 2465 | 2610 | 2968 | 3493 |
| H1 | 1384 | 1769 | 1769 | 2172 | 2537 | 2537 | 2932 | 3295 | 3659 |
| H2 | 948 | 1262 | 1262 | 1626 | 1990 | 1990 | 2353 | 2717 | 3081 |
| H3 | 300 | 350 | 350 | 450 | 450 | 450 | 450 | 450 | 450 |
| H4 | 789 | 860 | 860 | 900 | 900 | 931 | 931 | 931 | 931 |
| H5 | 400 | 434 | 434 | 474 | 747 | 505 | 505 | 505 | 505 |
| H6 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| I | 920 | 1120 | 1120 | 1320 | 1320 | 1320 | 1320 | 1320 | 1320 |
| I1 | 800 | 1000 | 1000 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
| I2 | 250 | 350 | 350 | 450 | 500 | 500 | 500 | 500 | 500 |
| Φ | 300 | 300 | 350 | 350 | 400 | 400 | 400 | 400 | 400 |

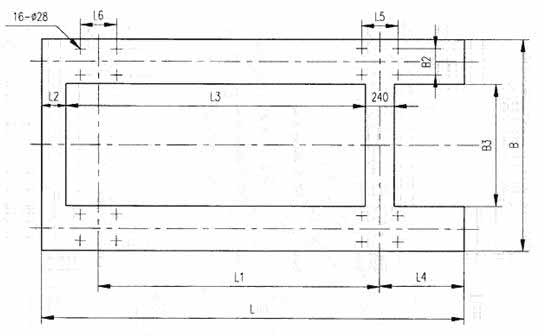

| 型號 | ZSG-10*20 | ZSG-10*30 | ZSG-15*30 | ZSG-15*40 | ZSG-15*50 | ZSG-20*50 | ZSG-20*60 | ZSG-20*70 | ZSG-20*80 | |||||||||
| 單層 | 雙層 | 單層 | 雙層 | 單層 | 雙層 | 單層 | 雙層 | 單層 | 雙層 | 單層 | 雙層 | 單層 | 雙層 | 單層 | 雙層 | 單層 | 雙層 | |
| L | 1881 | 1650 | 2844 | 2520 | 2844 | 2520 | 2775 | 3520 | 4775 | 4520 | 4775 | 4520 | 5775 | 5520 | 6775 | 6520 | 7775 | 7520 |
| L1 | 1411 | 1250 | 2025 | 1770 | 2025 | 1770 | 2526 | 2121 | 3526 | 3121 | 3526 | 3121 | 4526 | 4121 | 5056 | 4651 | 6056 | 5651 |
| L2 | 200 | 200 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
| L3 | 1278 | 1047 | 1991 | 1667 | 1991 | 1667 | 2712 | 2457 | 3502 | 3247 | 3502 | 3247 | 4292 | 4037 | 5082 | 5827 | 5872 | 4617 |
| L4 | 350 | 350 | 530 | 530 | 530 | 530 | 999 | 999 | 999 | 999 | 999 | 999 | 999 | 999 | 1469 | 1469 | 1469 | 1469 |
| L5 | 300 | 300 | 150 | 450 | 450 | 450 | 500 | 500 | 500 | 500 | 500 | 500 | 600 | 600 | 600 | 700 | 700 | 700 |
| L6 | 300 | 300 | 350 | 250 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| B | 1620 | 1620 | 1620 | 1620 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2620 | 2620 | 2620 | 2620 | 2620 | 2620 | 2620 | 2620 |
| B1 | 1370 | 1370 | 1370 | 1370 | 1870 | 1870 | 1870 | 1870 | 1870 | 1870 | 2370 | 2370 | 2370 | 2370 | 2370 | 2370 | 2370 | 2370 |
| B2 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 | 215 |
| B3 | 1000 | 1000 | 1000 | 1000 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
用途
重型振動篩-ZSG系列高效重型振動篩敞開型(ZSG—口×口)為座式，無防塵蓋板結構，用于大篩分能力，無粉塵污染的顆料物料的篩分作業。
